Τροφοδοτικα LED για οθονες: πως να επιλέξετε τη σωστή ισχύ;

Μια μονάδα LED μπορεί να έχει το σωστό χρώμα, ο ελεγκτής μπορεί να λαμβάνει το σήμα χωρίς σφάλματα, και η οθόνη θα λειτουργεί και πάλι ασταθώς. Η συχνότερη αιτία δεν είναι η ίδια η μονάδα, αλλά ένα κακώς επιλεγμένο ή κακώς κατανεμημένο τροφοδοτικό. Τα τροφοδοτικά LED ευθύνονται για τη σταθερή τάση για μονάδες, φωτιστικά κουτιά, ογκομετρικά γράμματα, διαφημιστικές οθόνες και άλλες εγκαταστάσεις χαμηλής τάσης. Σε ένα εμπορικό έργο δεν είναι πρόσθετο στο σύστημα, αλλά ένα από τα βασικά του στοιχεία.

Για τον εγκαταστάτη, τον ολοκληρωτή και τον επενδυτή, τέσσερις παράμετροι είναι καθοριστικές: η τάση εξόδου, η ισχύς, το περιθώριο φόρτου και οι συνθήκες λειτουργίας. Μόνο αφού τις ελέγξετε μπορείτε να αποφασίσετε αν χρειάζεστε μεταλλικό τροφοδοτικό για εσωτερικό περιβλήματος, αδιάβροχη έκδοση, μοντέλο με μεγαλύτερη ισχύ ή σύστημα με πολλά ανεξάρτητα τμήματα τροφοδοσίας.

Τροφοδοτικά LED σε οθόνες και φωτεινή διαφήμιση

Στα επαγγελματικά συστήματα LED, το τροφοδοτικό μετατρέπει την τάση δικτύου 230 V AC σε συνεχή τάση, συνήθως 5 V, 12 V ή 24 V. Αυτή η τάση τροφοδοτεί τους δέκτες, ενώ οι ελεγκτές, οι κάρτες λήψης και οι επεξεργαστές βίντεο ευθύνονται για τη μετάδοση δεδομένων και τον έλεγχο εικόνας. Αυτές οι λειτουργίες δεν πρέπει να συγχέονται: ούτε ο καλύτερος ελεγκτής μπορεί να αντισταθμίσει τις πτώσεις τάσης που προκαλούνται από ανεπαρκή ισχύ ή υπερβολικά μακρά καλώδια.

Στις οθόνες LED με πλήρους χρώματος μονάδες, η τροφοδοσία 5 V είναι συχνά το πρότυπο. Αυτή η λύση απαιτεί ιδιαίτερη πειθαρχία σχεδιασμού, καθώς σε χαμηλή τάση έχουν σημασία ακόμη και μικρές απώλειες στα καλώδια και τους συνδετήρες. Οι ταινίες LED, ορισμένα φωτιστικά κουτιά και ο διακοσμητικός φωτισμός λειτουργούν συχνότερα στα 12 V ή 24 V. Η τάση του τροφοδοτικού πρέπει πάντα να αντιστοιχεί στην ονομαστική τάση του δέκτη. Η σύνδεση μιας μονάδας 5 V σε 12 V μπορεί να προκαλέσει άμεση ζημιά στα ηλεκτρονικά.

Ο χαρακτήρας της εγκατάστασης έχει επίσης σημασία. Μια οθόνη βιτρίνας που λειτουργεί δεκάδες ώρες την ημέρα έχει διαφορετικές απαιτήσεις από έναν κινητό τοίχο LED που χρησιμοποιείται σε μια εκδήλωση. Στην πρώτη περίπτωση μετράει η ανθεκτικότητα, η ψύξη και η τάξη στο ερμάριο ελέγχου. Στη δεύτερη είναι σημαντική επίσης η ταχεία συναρμολόγηση, η πρόσβαση σέρβις και ο διαμερισμός της τροφοδοσίας σε εύκολα αντικαταστάσιμα τμήματα.

Πώς να επιλέξετε την ισχύ ενός τροφοδοτικού LED

Η επιλογή πρέπει να ξεκινά από τα στοιχεία του κατασκευαστή των μονάδων ή άλλων δεκτών LED. Η κατανάλωση ισχύος πρέπει να αναφέρεται σε βατ ανά μονάδα, τρέχον μέτρο, τετραγωνικό μέτρο ή σετ. Δεν αξίζει να βασίσετε το έργο αποκλειστικά στη μέση κατανάλωση. Μια οθόνη πλήρους χρώματος μπορεί να φτάσει την υψηλότερη κατανάλωση ενέργειας κατά την προβολή μιας φωτεινής, λευκής εικόνας, και ακριβώς για αυτό το φορτίο επιλέγεται η τροφοδοσία.

Ο βασικός τύπος είναι απλός: αθροίστε τη συνολική ισχύ των δεκτών, και στη συνέχεια προσθέστε ένα περιθώριο. Εάν ένα τμήμα 20 μονάδων καταναλώνει το πολύ 240 W, το τροφοδοτικό δεν πρέπει να έχει ισχύ ακριβώς 240 W. Είναι ασφαλέστερο να χρησιμοποιήσετε μια μονάδα περίπου 300 W, διατηρώντας το συνεχές φορτίο στο περίπου 70-80% της ονομαστικής ισχύος.

Το περιθώριο έχει πρακτική αιτιολόγηση. Ένα τροφοδοτικό που λειτουργεί συνεχώς στο όριο των δυνατοτήτων του θερμαίνεται περισσότερο, μπορεί να χάσει τις παραμέτρους του ταχύτερα και ανταποκρίνεται χειρότερα σε στιγμιαίες αυξήσεις κατανάλωσης. Σε μια διαφημιστική εγκατάσταση, το πρόβλημα δεν εκδηλώνεται πάντα ως πλήρης απώλεια εικόνας. Πιο συχνά βλέπετε ανομοιόμορφη φωτεινότητα, τρεμόπαιγμα, αλλαγές χρώματος σε μέρος των μονάδων ή επανεκκινήσεις δέκτη σε δυναμικό βιντεοπεριεχόμενο.

Ωστόσο, δεν πρέπει να υπερδιαστασιολογείτε κάθε κύκλωμα χωρίς ανάλυση. Ένα πολύ μεγάλο τροφοδοτικό για ένα μικρό τμήμα δεν λύνει σφάλματα καλωδίωσης και μπορεί να δυσκολέψει την επιλεκτική προστασία της εγκατάστασης. Είναι πιο λογικό να χωρίσετε την οθόνη σε πολλά ξεχωριστά τροφοδοτούμενα κυκλώματα. Αυτό διευκολύνει το σέρβις, περιορίζει το μήκος καλωδίων και επιτρέπει ταχύτερο εντοπισμό ενδεχόμενης βλάβης.

Μετατροπή ισχύος σε ρεύμα

Το ρεύμα εξόδου μπορεί να υπολογιστεί με τον τύπο: I = P / U. Για ένα τροφοδοτικό 5 V και φόρτο 300 W, το αποτέλεσμα είναι 60 A. Αυτή είναι μεγάλη τιμή, γι' αυτό η διατομή των καλωδίων, η ποιότητα των ακροδεκτών και ο τρόπος κατανομής του θετικού και του αρνητικού είναι εξίσου σημαντικά με την ίδια την ισχύ της συσκευής.

Στα 24 V, η ίδια κατανάλωση ισχύος σημαίνει σημαντικά χαμηλότερο ρεύμα. Γι' αυτό οι εγκαταστάσεις στα 24 V αντέχουν καλύτερα μεγαλύτερες διαδρομές καλωδίων. Αυτό δεν σημαίνει όμως ότι τα καλώδια μπορούν να επεκτείνονται απεριόριστα. Κάθε κύκλωμα χρειάζεται αξιολόγηση ως προς τη διατομή του αγωγού, το μήκος, τη θερμοκρασία λειτουργίας και τον αριθμό των συνδεδεμένων δεκτών.

Πτώσεις τάσης: ένα πρόβλημα ορατό στην εικόνα

Η τροφοδοσία μονάδων LED μόνο από το ένα άκρο μιας μακράς αλυσίδας είναι ένα συχνό σφάλμα εγκατάστασης. Οι μονάδες που βρίσκονται πιο απομακρυσμένα από το τροφοδοτικό μπορούν να λάβουν χαμηλότερη τάση από αυτές κοντά στους ακροδέκτες. Στην οθόνη αυτό εκδηλώνεται ως πιο σκοτεινά τμήματα, ανομοιόμορφο λευκό ή αστάθεια σε υψηλή φωτεινότητα.

Η λύση είναι η παράλληλη τροφοδοσία και η εισαγωγή τάσης σε πολλά σημεία, σύμφωνα με τις συστάσεις για τον συγκεκριμένο τύπο μονάδας. Τα καλώδια τροφοδοσίας πρέπει να δρομολογούνται όσο το δυνατόν πιο σύντομα, και οι συνδέσεις να γίνονται σε στοιχεία σχεδιασμένα για το αναμενόμενο ρεύμα. Σε μια εγκατάσταση οθόνης, τα λεπτά καλώδια σήματος δεν πρέπει να αντιμετωπίζονται ως διαδρομή τροφοδοσίας.

Αξίζει να θυμάστε ότι η δηλωμένη ισχύς ενός τροφοδοτικού δεν εγγυάται ακόμη τη σωστή λειτουργία ολόκληρου του συστήματος. Το τροφοδοτικό μπορεί να έχει επαρκές περιθώριο, αλλά αν η ενέργεια δεν φτάνει ομοιόμορφα στις μονάδες, το τελικό αποτέλεσμα θα παραμείνει μη ικανοποιητικό. Η τεχνική παραλαβή θα πρέπει επομένως να περιλαμβάνει δοκιμή σε φωτεινή εικόνα και μέτρηση τάσης στα πιο απομακρυσμένα σημεία του τμήματος.

Επιλογή περιβλήματος σύμφωνα με τον τόπο εγκατάστασης

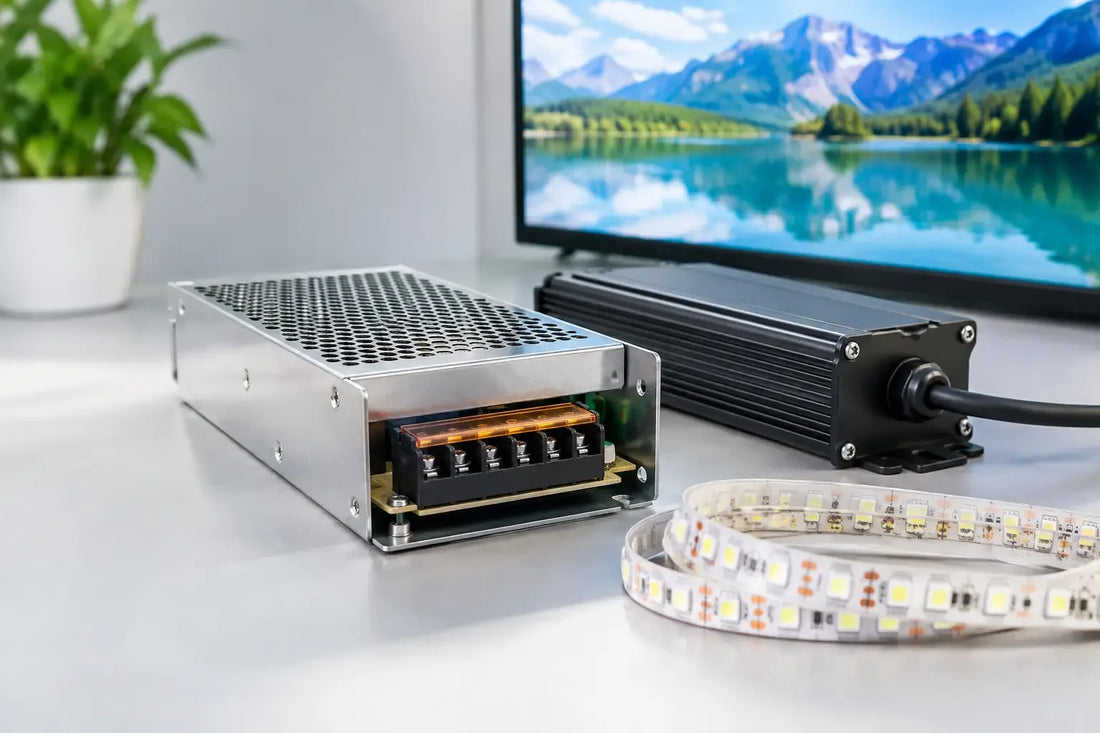

Τα διάτρητα τροφοδοτικά σε μεταλλικό περίβλημα λειτουργούν καλά σε στεγνούς εσωτερικούς χώρους, ερμάρια ελέγχου, περιβλήματα εσωτερικών οθονών και κατασκευές με επαρκή αερισμό. Το πλεονέκτημά τους είναι η συμπαγής κατασκευή και η εύκολη πρόσβαση στους ακροδέκτες. Απαιτούν όμως προστασία από σκόνη, υγρασία και τυχαία επαφή με στοιχεία υπό τάση δικτύου.

Για εξωτερικά φωτιστικά κουτιά, οθόνες πρόσοψης και άλλες εγκαταστάσεις εκτεθειμένες στον καιρό, χρησιμοποιούνται μοντέλα με κατάλληλη κλάση προστασίας. Ένα αδιάβροχο περίβλημα όμως δεν απαλλάσσει από σωστή εγκατάσταση. Οι σπειρωματικοί σύνδεσμοι καλωδίων, το κουτί σύνδεσης, η διαδρομή καλωδίων και η δυνατότητα αποστράγγισης συμπυκνώματος πρέπει να αποτελούν ένα συνεκτικό σύστημα προστασίας.

Η θερμοκρασία έχει σημασία και στις δύο περιπτώσεις. Ένα τροφοδοτικό κλειστό σε στεγανό, θερμαινόμενο περίβλημα μπορεί να λειτουργεί σε συνθήκες πολύ πιο δύσκολες από όσο θα υποδείκνυε η θερμοκρασία περιβάλλοντος. Πρέπει να διατηρείται χώρος αερισμού, να μην καλύπτονται τα ανοίγματα ψύξης και οι συσκευές να μην τοποθετούνται απευθείας δίπλα σε πηγές θερμότητας. Για μεγάλες οθόνες, ο σχεδιασμός της ψύξης του ερμαρίου πριν από την κατασκευή είναι καλή ιδέα.

Ασφάλεια, σέρβις και συμβατότητα συστήματος

Η επαγγελματική επιλογή τροφοδοσίας λαμβάνει υπόψη επίσης τις προστασίες στην πλευρά AC και DC, τη σωστή γείωση και την πρόσβαση για αντικατάσταση συσκευών. Αξίζει να επισημάνετε κάθε κύκλωμα με περιγραφή του τμήματος οθόνης, της τάσης και του αντίστοιχου τροφοδοτικού. Κατά το σέρβις, αυτό μειώνει τον χρόνο διακοπής και τον κίνδυνο αποσύνδεσης του λάθος μέρους της εγκατάστασης.

Σε συστήματα με κάρτες λήψης και μονάδες LED πρέπει να διατηρείται κοινή, σωστά σχεδιασμένη αναφορά γείωσης. Λανθασμένες συνδέσεις μπορούν να προκαλέσουν παρεμβολές στη μετάδοση δεδομένων, ειδικά όταν τα καλώδια σήματος και τροφοδοσίας δρομολογούνται άτακτα στην ίδια διαδρομή. Η τροφοδοσία, ο έλεγχος και η επικοινωνία πρέπει να αντιμετωπίζονται ως συνεργαζόμενα μέρη ενός συστήματος.

Κατά την αγορά εξαρτημάτων για ένα μεγαλύτερο έργο, καλό είναι να επαληθεύετε όχι μόνο τις παραμέτρους καταλόγου, αλλά και τη συμβατότητα με τη συγκεκριμένη μονάδα και την αρχιτεκτονική της οθόνης. Στα έργα που υλοποιούνται από τη LEDMAX EUROPE, τα τροφοδοτικά επιλέγονται μαζί με τις μονάδες, την καλωδίωση και το σύστημα ελέγχου, καθώς μόνο αυτός ο συνδυασμός επιτρέπει την αξιολόγηση του πραγματικού φόρτου και των συνθηκών εγκατάστασης.

Μια καλά σχεδιασμένη τροφοδοσία δεν τραβά την προσοχή του κοινού της διαφήμισης - και αυτό είναι ακριβώς το θέμα. Η οθόνη πρέπει να φωτίζει ομοιόμορφα, να διατηρεί τη φωτεινότητα και να λειτουργεί προβλέψιμα για μεγάλο χρονικό διάστημα, είτε παρουσιάζει μια προσφορά σε βιτρίνα, μια εικόνα σε σκηνή ή ένα μήνυμα σε πρόσοψη.
