Jak podłączyć moduły LED reklamowe bez błędów

Moduł świeci nierówno, ostatnie punkty są wyraźnie słabsze, a zasilacz pracuje na granicy możliwości? W większości takich przypadków problem nie leży w samych diodach. To efekt błędnego rozprowadzenia zasilania, zbyt długich przewodów albo doboru komponentów bez zapasu mocy. Wiedza, jak podłączyć moduły LED reklamowe, pozwala zbudować trwały kaseton, literę przestrzenną lub podświetlaną tablicę, która zachowa równą jasność przez cały okres pracy.

Od czego zacząć przed podłączeniem modułów LED reklamowych

Najpierw należy odczytać parametry z etykiety modułu lub jego karty technicznej. Kluczowe są napięcie zasilania, pobór mocy albo prądu, liczba modułów w instalacji, stopień ochrony IP oraz zalecenia dotyczące maksymalnej liczby elementów w jednym łańcuchu. W reklamie świetlnej najczęściej spotyka się moduły 12 V DC, rzadziej 24 V DC. Nie wolno łączyć ich z zasilaczem o innym napięciu tylko dlatego, że wtyczki lub przewody mechanicznie pasują.

Moduły LED do liter, kasetonów i znaków jednokolorowych są zwykle fabrycznie połączone przewodem. To ułatwia montaż mechaniczny, ale nie oznacza, że cały długi łańcuch należy zasilić z jednego końca. Dopuszczalna liczba modułów połączonych szeregowo w sensie fizycznego układu przewodów wynika z dokumentacji producenta. Przekroczenie tej wartości powoduje spadek napięcia na końcowych modułach i nierównomierne świecenie.

Przed pracą przygotuj układ na stole lub na płycie montażowej. Sprawdź rozmieszczenie modułów, kierunek przewodów oraz punkty, w których zasilanie będzie doprowadzane. W przypadku kasetonów jednostronnych istotne jest też zachowanie odpowiedniego odstępu od lica. Zbyt mała odległość może dać widoczne punkty świetlne, a zbyt duża obniży efektywność podświetlenia.

Zasilacz: napięcie, moc i zapas bezpieczeństwa

Zasilacz stałonapięciowy dobiera się do napięcia modułów, a jego moc do łącznego poboru całej instalacji. Obliczenie jest proste: moc jednego modułu należy pomnożyć przez ich liczbę. Do wyniku trzeba dodać zapas, standardowo minimum 20%, a przy pracy ciągłej, wyższej temperaturze otoczenia lub instalacji zewnętrznej rozsądnie przyjąć 25-30%.

Jeżeli 100 modułów pobiera po 0,72 W, całkowite zapotrzebowanie wynosi 72 W. Zasilacz 75 W byłby formalnie zbliżony do obciążenia, ale nie zapewnia bezpiecznej rezerwy. W praktyce należy wybrać model o mocy co najmniej 100 W. Dzięki temu zasilacz mniej się nagrzewa, a układ pracuje stabilniej.

Nie należy zasilać modułów LED bezpośrednio napięciem sieciowym 230 V. Zasilacz jest elementem, który zamienia napięcie sieciowe na bezpieczne napięcie robocze 12 V lub 24 V DC. Strona 230 V wymaga poprawnego podłączenia przewodu fazowego, neutralnego i ochronnego zgodnie z oznaczeniami urządzenia. W stałej instalacji elektrycznej powinien wykonać to elektryk z odpowiednimi uprawnieniami, szczególnie gdy reklama pracuje na zewnątrz lub w miejscu dostępnym dla użytkowników.

Jak podłączyć moduły LED reklamowe krok po kroku

Po stronie niskiego napięcia pracuje się z oznaczeniami plus i minus. Zacisk dodatni zasilacza, zwykle opisany jako V+, łączy się z przewodem dodatnim modułu, a zacisk V- z przewodem ujemnym. Kolory przewodów bywają pomocne, lecz nie mogą zastąpić oznaczeń na module. Najczęściej plus jest czerwony, a minus czarny, jednak przed uruchomieniem zawsze warto potwierdzić polaryzację w dokumentacji lub na obudowie elementu.

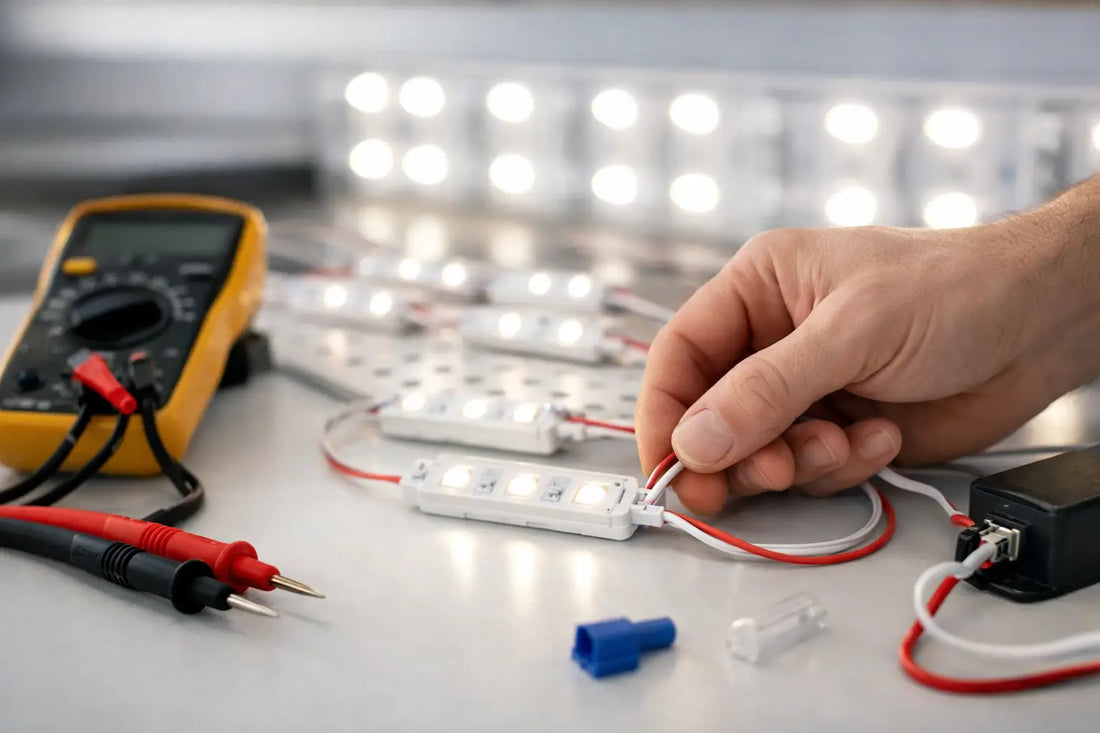

Najbezpieczniej jest najpierw podłączyć pojedynczy moduł testowy. Po włączeniu zasilania sprawdź, czy świeci prawidłowo i czy jego barwa odpowiada zamówionemu wariantowi. Dopiero potem podłączaj kolejne sekcje. Taki test szybko ujawnia pomyłkę napięcia, odwróconą polaryzację lub wadliwy komponent, zanim instalacja zostanie zabudowana w gotowej reklamie.

Łączenia wykonuj przewodami o przekroju dobranym do obciążenia i długości trasy. Do krótkich odcinków przy niewielkiej liczbie modułów wystarczą cienkie przewody montażowe, ale przy większej mocy potrzebny jest większy przekrój. Zbyt cienki przewód działa jak opornik - powoduje spadek napięcia, nagrzewanie i stratę jasności. Połączenia powinny być lutowane albo wykonane zaciskami przeznaczonymi do instalacji niskonapięciowych, następnie zabezpieczone koszulką termokurczliwą lub szczelną złączką.

Nie zostawiaj skręconych ręcznie przewodów, nawet jeśli testowo działają. Wibracje, rozszerzalność termiczna i wilgoć z czasem osłabiają takie połączenie. W reklamie zewnętrznej każdy punkt łączenia powinien mieć ochronę dopasowaną do warunków pracy całego systemu.

Zasilanie jednostronne czy wielopunktowe?

W małej literze przestrzennej lub krótkim ciągu modułów zasilanie z jednego miejsca może być wystarczające. W większym kasetonie, długim napisie albo rozbudowanej tablicy lepszym rozwiązaniem jest zasilanie równoległe z kilku punktów. Oznacza to, że oddzielne odcinki instalacji otrzymują napięcie bezpośrednio z magistrali zasilającej, zamiast przekazywać je przez kolejne moduły.

Rozdział wykonuje się w topologii gwiazdy lub przez odpowiednio zwymiarowaną magistralę. Każda gałąź powinna mieć podobną długość i obciążenie, o ile projekt nie zakłada inaczej. W ten sposób ogranicza się różnice napięcia między początkiem a końcem instalacji. Jest to szczególnie istotne przy modułach o dużej mocy, podświetleniach o dużej powierzchni oraz reklamach działających wiele godzin dziennie.

Nie łącz zasilaczy równolegle po stronie wyjściowej, jeśli producent nie dopuszcza takiej konfiguracji. Gdy pojedynczy zasilacz ma za małą moc, właściwym rozwiązaniem jest podział modułów na niezależne obwody, z których każdy ma własny zasilacz. Wyjścia zasilaczy pozostają wtedy odseparowane, a wspólna może być jedynie organizacja przewodów i sterowania, jeśli wymaga tego projekt.

Montaż w kasetonie, literach i na zewnątrz

Sposób montażu mechanicznego wpływa na jakość podświetlenia oraz serwis. Moduły można mocować taśmą samoprzylepną, wkrętami lub nitami, zależnie od podłoża i konstrukcji. Taśma przyspiesza instalację, lecz na powierzchni zakurzonej, porowatej albo nagrzewającej się może z czasem stracić przyczepność. W dużych reklamach i konstrukcjach zewnętrznych mocowanie mechaniczne jest pewniejszym wyborem.

W literach przestrzennych moduły należy rozmieścić tak, aby światło pokrywało całą powierzchnię lica. Nie wystarczy zastosować większej liczby elementów - trzeba dobrać ich kąt świecenia, moc i rozstaw do głębokości litery oraz rodzaju tworzywa. Moduły z soczewką mogą równomierniej oświetlić głębszy kaseton, natomiast do płytkich konstrukcji częściej sprawdzają się rozwiązania o innym rozsyłie światła.

Instalacje zewnętrzne wymagają modułów i zasilaczy o odpowiedniej klasie szczelności. Sam moduł o podwyższonym IP nie zabezpieczy układu, jeśli zasilacz, puszka połączeniowa lub przepust przewodu pozostają narażone na wodę. Zasilacz powinien być zamontowany w miejscu z wentylacją, bez bezpośredniego zalewania i z dostępem serwisowym. Szczelna obudowa bez odprowadzania ciepła również może skrócić jego żywotność.

Kontrola przed zamknięciem reklamy

Przed założeniem lica kasetonu lub zamknięciem liter uruchom instalację na co najmniej kilkanaście minut. Sprawdź, czy wszystkie moduły świecą z taką samą intensywnością, czy połączenia się nie nagrzewają oraz czy zasilacz nie wydaje nietypowych dźwięków. Pomiar napięcia na pierwszym i ostatnim module danej gałęzi pozwala wykryć problem ze spadkiem napięcia, zanim reklama trafi na elewację albo do witryny.

Warto również opisać przewody, obwody i zasilacze, zwłaszcza gdy konstrukcja ma kilka sekcji. Przy późniejszej wymianie modułu, rozbudowie napisu lub serwisie pozwoli to ograniczyć czas przestoju. W projektach komercyjnych dokumentacja wykonawcza jest równie praktyczna jak dobry zasilacz.

Dobrze zaprojektowane zasilanie nie jest widoczne dla odbiorcy reklamy, ale to ono decyduje, czy światło pozostanie jednolite i przewidywalne. Przy doborze modułów, zasilaczy oraz elementów sterowania warto skonsultować parametry całego układu z dostawcą komponentów, takim jak LEDMAX Europe, zanim instalacja zostanie zamknięta.
