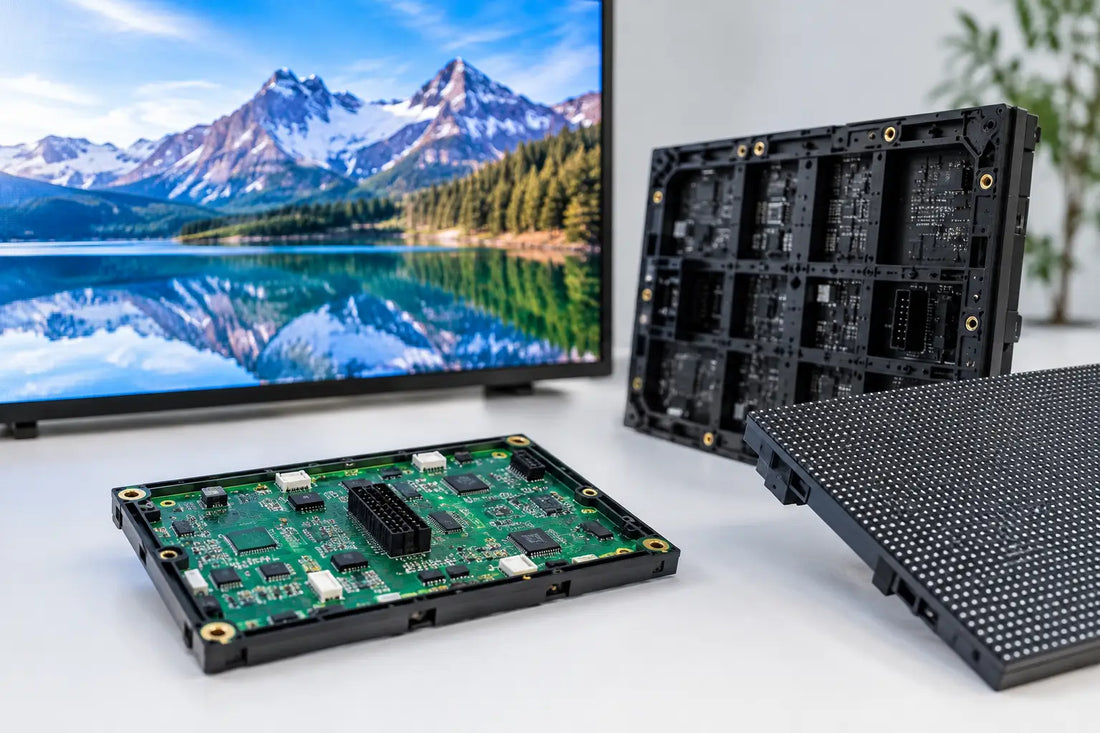

Karty odbiorcze LED - dobór do ekranu

Karty odbiorcze LED są elementem, którego nie widać z frontu ekranu, ale to od nich zależy, czy moduły wyświetlą obraz ostro, stabilnie i zgodnie z parametrami procesora wideo. W instalacji reklamowej, ścianie LED w klubie, ekranie w galerii handlowej czy mobilnej konstrukcji eventowej karta odbiorcza odpowiada za przekazanie danych do właściwych sekcji ekranu. Błędny dobór może oznaczać problemy z odświeżaniem, niepoprawne kolory, ograniczenie rozdzielczości albo utrudniony serwis.

Czym są karty odbiorcze LED?

Karta odbiorcza LED, nazywana również receiving card, jest montowana wewnątrz modułu, kabinetu lub innej części konstrukcyjnej ekranu. Odbiera sygnał przesyłany z kontrolera lub procesora wideo, a następnie steruje konkretną liczbą pikseli LED. W praktyce karta określa, które diody mają świecić, z jaką jasnością i w którym momencie cyklu odświeżania.

W typowym systemie sygnał przebiega od źródła obrazu, na przykład komputera, odtwarzacza multimedialnego lub kamery, do procesora wideo. Procesor skaluje i rozdziela obraz, a następnie przesyła dane przewodem sieciowym do kart odbiorczych. Każda karta obsługuje przypisany fragment powierzchni LED. Kolejne karty przekazują dane dalej, tworząc łańcuch sygnałowy dla całego ekranu.

Nie należy mylić karty odbiorczej z kartą nadawczą. Karta nadawcza lub port wyjściowy procesora przekazuje dane do instalacji, natomiast karta odbiorcza realizuje sterowanie po stronie modułów LED. W małych ekranach oba zadania mogą być zintegrowane w jednym urządzeniu sterującym, jednak w profesjonalnych ścianach LED są to zazwyczaj oddzielne elementy systemu.

Dobór karty do rozdzielczości i konfiguracji ekranu

Najważniejszym parametrem jest maksymalna liczba pikseli, które karta może obsłużyć. Nie chodzi przy tym wyłącznie o całkowitą rozdzielczość ekranu. Liczy się również sposób podziału powierzchni na sekcje przypisane do konkretnych kart oraz ograniczenia szerokości i wysokości obrazu obsługiwanego przez pojedyncze wyjście.

Dla przykładu, ekran o rozdzielczości 1920 × 1080 pikseli może wykorzystywać kilka lub kilkanaście kart odbiorczych. Podział zależy od wymiarów kabinetów, rozdzielczości zastosowanych modułów i planowanego prowadzenia przewodów. Karta o dużej wydajności pikselowej nie zawsze będzie najlepszym wyborem. W ekranie o drobnym pikselu może uprościć okablowanie, lecz trzeba równocześnie zachować zapas przepustowości oraz prawidłowe rozmieszczenie kart wewnątrz konstrukcji.

Przed wyborem warto ustalić trzy dane: rozdzielczość pojedynczego modułu, liczbę modułów w kabinetie oraz docelową rozdzielczość całej ściany. Dopiero wtedy można zaplanować, ile kart jest potrzebnych i jak podzielić obciążenie. Taki etap jest istotny zarówno dla ekranów stałych, jak i konstrukcji rentalowych, które muszą dawać się szybko konfigurować w różnych układach.

Skanowanie modułów i zgodność sprzętowa

Karta odbiorcza musi współpracować z typem sterowania zastosowanym w module LED. Kluczowe są między innymi parametry skanowania, rodzaj układów sterujących LED oraz konfiguracja HUB, czyli złącza łączącego kartę z modułami. Nie każda karta będzie poprawnie działać z każdym modułem, nawet jeżeli fizycznie można je połączyć.

Błędna konfiguracja skanowania może powodować migotanie, brak części obrazu, zakłócenia w wierszach lub nieprawidłową jasność. Z tego powodu w przypadku budowy ekranu z komponentów należy korzystać z pliku konfiguracyjnego dostarczonego dla danego modułu. Plik zapisuje parametry takie jak układ pikseli, kolejność kanałów kolorów, częstotliwość skanowania i ustawienia sterowników.

Szczególną ostrożność trzeba zachować przy modernizacji istniejącej ściany. Wymiana kart na inny model może wymagać nie tylko wgrania konfiguracji, ale też aktualizacji procesora wideo albo zmiany topologii połączeń. Instalacja może działać, lecz nie osiągnąć pierwotnej jakości obrazu, jeśli system nie zostanie właściwie skalibrowany.

Odświeżanie, skala szarości i obraz dla kamery

Karta odbiorcza wpływa na parametry zauważalne szczególnie w zastosowaniach profesjonalnych. Jednym z nich jest częstotliwość odświeżania. Dla ekranów oglądanych wyłącznie z bliska przez klientów sklepu lub gości obiektu standardowe wartości często są wystarczające. Sytuacja zmienia się, gdy ekran pracuje przed kamerą, podczas wydarzenia transmitowanego online albo na scenie telewizyjnej.

Zbyt niskie odświeżanie może być widoczne jako pasy, migotanie lub nierówny obraz na nagraniu. W takich realizacjach warto projektować system z kartami i modułami obsługującymi wyższe odświeżanie oraz poprawne sterowanie przy niskiej jasności. Sama karta nie naprawi ograniczeń modułu, ale może być czynnikiem ograniczającym możliwości całego zestawu.

Istotna jest także skala szarości, czyli liczba poziomów pośrednich pomiędzy czernią a pełną jasnością. Dobra reprodukcja przejść tonalnych ma znaczenie przy materiałach wideo, zdjęciach produktów i animacjach z gradientami. W witrynie sklepowej niedoskonałości mogą być mniej widoczne niż na dużej ścianie LED oglądanej z krótkiego dystansu. Dobór parametrów powinien więc wynikać z przeznaczenia ekranu, a nie wyłącznie z ceny komponentu.

Połączenia, redundancja i serwis

Najczęściej karty odbiorcze komunikują się za pomocą standardowych przewodów sieciowych. Kolejność podłączeń musi odpowiadać konfiguracji w oprogramowaniu sterującym. Źle poprowadzony łańcuch nie zawsze wyłączy ekran całkowicie - czasem objawia się zamienionymi fragmentami obrazu, brakiem sygnału w części kabinetów lub błędną orientacją sekcji.

W ekranach o większej powierzchni warto rozważyć redundancję sygnału. Polega ona na zastosowaniu zapasowej ścieżki danych, która przejmuje pracę po przerwaniu podstawowego połączenia. Takie rozwiązanie jest uzasadnione w nośnikach reklamowych działających długo bez nadzoru, ekranach informacyjnych w obiektach komercyjnych oraz instalacjach, w których przestój wiąże się z wysokim kosztem operacyjnym.

Przy planowaniu serwisu liczy się dostęp do kart. W ekranie front service karta powinna być możliwa do wymiany od strony frontowej razem z modułem lub przez odpowiedni otwór serwisowy. W konstrukcji z obsługą tylną należy zapewnić przestrzeń za ekranem. Dobry projekt uwzględnia też opis przewodów i oznaczenie portów, ponieważ przy kilkudziesięciu kabinetach skraca to diagnostykę z godzin do minut.

Jak dobrać system sterowania do zastosowania

Dla niewielkiego kasetonu, prostego wyświetlacza tekstowego lub ekranu w witrynie priorytetem bywa łatwość konfiguracji i kompatybilność z konkretnym modułem. W przypadku ściany LED do sali konferencyjnej ważniejsze stają się skalowanie obrazu, obsługa wielu źródeł i stabilne odświeżanie. Ekrany eventowe wymagają dodatkowo szybkiego montażu, odporności połączeń i możliwości pracy w zmiennych konfiguracjach.

Warto też uwzględnić środowisko pracy. Ekran zewnętrzny narażony na wysoką jasność oraz długą pracę będzie mieć inne wymagania niż ekran indoor w showroomie. W instalacji transparentnej lub elastycznej ograniczenia konstrukcji mogą wymuszać konkretny sposób rozmieszczenia kart i przewodów. Komponenty sterujące należy dobierać razem z modułami, zasilaniem, procesorem oraz konstrukcją, a nie jako niezależny zakup.

LEDMAX EUROPE przy projektach opartych na modułach LED może pomóc dobrać kartę odbiorczą, procesor i pozostałe elementy sterowania do realnej rozdzielczości oraz zastosowania ekranu. Najlepszym punktem wyjścia jest zawsze specyfikacja modułów i rysunek planowanej powierzchni. Dzięki temu system od początku ma właściwy zapas wydajności, a późniejsze uruchomienie nie staje się serią przypadkowych prób konfiguracji.
